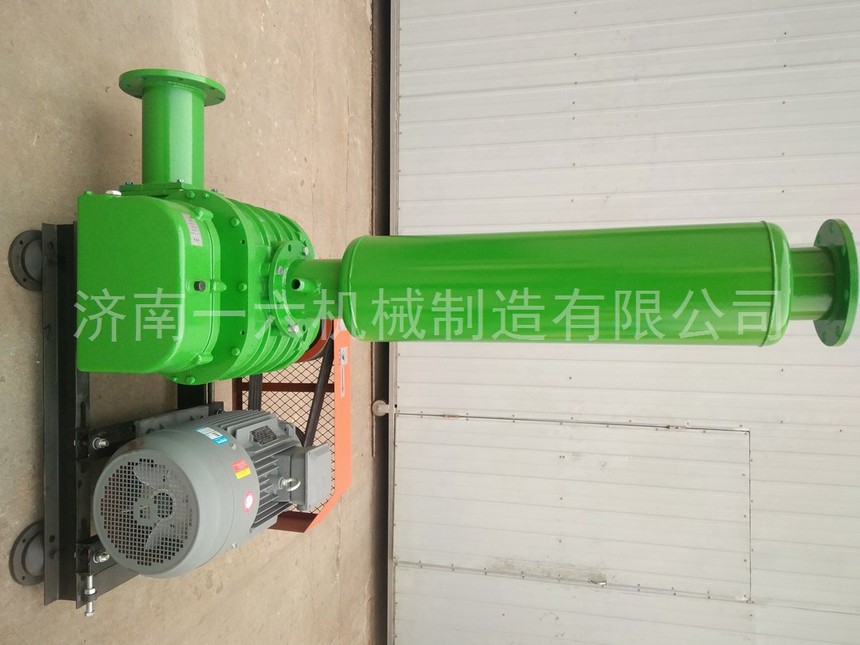

一六風機給大家介紹一下安裝三葉羅茨風機時如何試裝轉子及注意事項

三葉羅茨風機試車前的準備工作：

1.機器、電器、儀表等的安裝均已竣工，其中包括:

①機械部分的施工，例如機體、減速器、電動機等安裝工程全部竣工，二次灌漿混凝土強度應達到80%以上。

②管道清洗干凈，試壓合格，并與機體聯接良好。

③氣體過濾器、氣體儲罐、安全閥等附屬設備，應全部安裝完畢。

④電氣、儀表等安裝工程，如電流表、過流繼電器、遙控裝置等均應試驗合格。

2.新更換的減速器齒輪，試車前應先進行單體跑合試驗，運轉時間為2-4h。

3.電動機單獨試運轉2-4h,應無異�，F(xiàn)象。

4.安裝與修理記錄齊全。

安裝三葉羅茨風機時如何試裝轉子及注意事項：

安裝離心風機和高速鼓風機時，在正式安裝轉子以前，必須先試裝好轉子，才能保證轉子安裝的精確可靠。其程序如下:

1.首先清洗并檢查轉子及軸頸各處有無機械損傷，并測量各裝配間隙。

2.用涂色法對轉子與軸瓦研配。試裝時應刮研軸瓦至基本符合要求，并用壓鉛絲法檢查軸瓦間隙及軸承圈的緊力。

吊裝轉子時必須使用專用工具，吊出吊人時應保持水平狀態。

為了防止推力盤進人推力軸承時擦傷推力面，可先將推力瓦取出，當推力盤進入推力軸承時，再將推力瓦放人。

為了防止轉子吊人和吊出時碰壞氣封，在試裝轉子時，可先將隔板或氣封圈取出，以后再裝人。

3.復核轉子水平度。

4.用找中心工具，通過聯軸器校正風機轉子和驅動機或增速機小齒輪軸的同軸度，使風機轉子中心線與增速機高速軸中心線、驅動機中心線形成一圓滑連續的曲線。找正時，可借助機體底座下面的楔形墊鐵調整風機或鼓風機的位置來達到各轉軸的同心。轉子找正，實際上是對下氣缸安裝的正確程度的復核，如下氣缸用拉線和水平儀找正后的位置不能滿足轉子找正要求，則最后仍應以轉子找正為準。

聯軸器找正后，它的同軸度應符合制造廠的技術要求。采用剛性聯軸器時，圓周誤差和端面誤差均應小于0.02mm;采用齒輪聯軸器時，圓周誤差應在0.03mm以內，端面誤差應在0.02mm以內。找正時，應在擰緊地腳螺栓的同時，檢查聯軸器同軸度情況和機體水平度，直至百分表讀數無變動為止。

在轉子找正和地腳螺栓固定后，應復測軸瓦接觸情況，進行少量修刮，并松掉壓緊膨脹螺釘，用0.05mm塞尺檢查機體與底座接觸面的接觸情況。如由于各組墊鐵應力不同而造成間院過大，則應移動個別墊鐵來消除間隙，在消除間除過程中，如影響聯軸器的同軸度，則還應調整使其達到要求為止。
