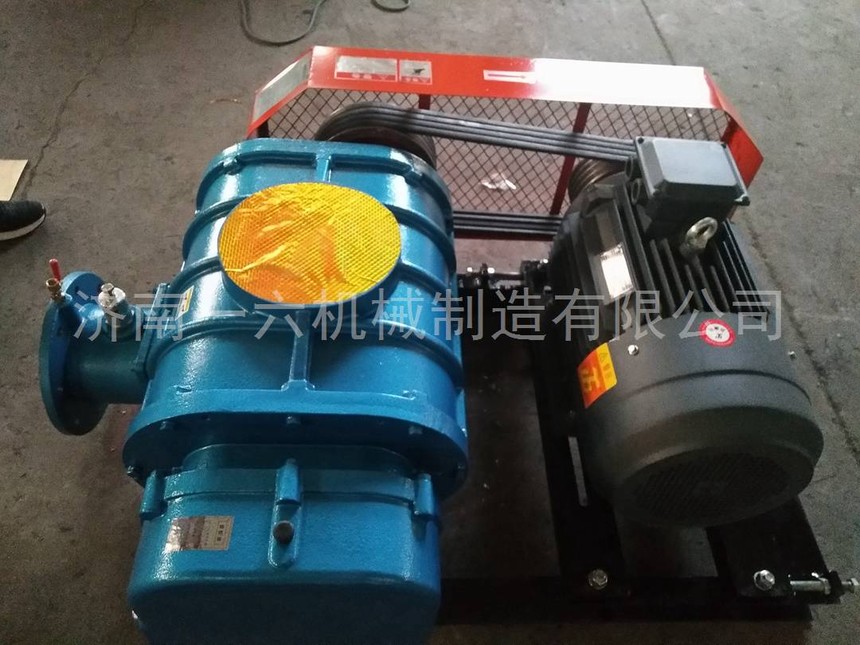

曝氣羅茨鼓風機

曝氣羅茨鼓風機介紹：

羅茨鼓風機利用其中兩個葉片轉子在氣缸中相對于彼此移動以壓縮和輸送氣體的回轉式壓縮機。這種類型的壓縮機通過轉子軸端的同步齒輪保持兩個轉子嚙合。轉子的每個凹形彎曲表面部分和氣缸的內壁構成工作容積，并且在轉子回轉期間，當氣體移動到排氣口附近時，氣體從吸氣口被帶走。由于較高的壓力，與排氣口連通。氣體再循環，此時工作容積中的壓力突然升高，然后氣體被輸送到排氣通道。兩個轉子按順序交替工作。曝氣羅茨鼓風機的兩個轉子彼此不接觸，密封件由嚴密控制的間隙嚴密控制，使得排出的氣體不被潤滑油污染。該鼓風機結構簡單，易于制造，適用于低壓應用中的氣體輸送和加壓，也可用作真空泵。由于周期性吸氣，排氣和瞬時等容壓縮引起的氣流速度和壓力的脈動，產生更大的空氣動力學噪聲。另外，轉子之間以及轉子和氣缸之間的間隙導致氣體泄漏，這降低了效率。曝氣羅茨鼓風機的排量為0.15-150m/min，轉速為150-3000r/min。單級壓力比通常小于1.7，最高為2.1，可以多級串連使用。

曝氣羅茨鼓風機原理：

羅茨風機是容積式風機的一種，有兩個三葉葉輪在由機殼和墻板密封的空間中相對轉動，由于每個葉輪都是采用漸開線，或是外擺線的包絡線，每個葉輪的三個葉片是完全相同的，同時兩個葉輪也是完全相同的，這樣就大大降低了加工難度。葉輪在加工時采用數控設備，保證了兩個葉輪在中心距不變情況下，不管兩個葉輪旋轉到什么位置，都能保持一定的極小間隙，從而保證氣體的泄露在允許范圍內。

曝氣羅茨鼓風機兩個葉輪相向轉動，由于葉輪與葉輪、葉輪與機殼、葉輪與墻板之間的間隙極小，從而使進氣口形成了真空狀態，空氣在大氣壓的作用下進入進氣腔，然后，每個葉輪的其中兩個葉片與墻板、機殼構成了一個密封腔，進氣腔的空氣在葉輪轉動的過程中，被兩個葉片所形成密封腔不斷地帶到排氣腔，又因?yàn)榕艢馇粌?nèi)的葉輪是相互嚙合的，從而把兩個葉片之間的空氣擠壓出來，這樣連續不停的運轉，空氣就源源不斷地從進氣口輸送到出氣口，這就是羅茨風機的整個工作過程。

曝氣羅茨鼓風機操作說明：

⒈輸送介質的進汽溫度通常不得大于 40℃。

⒉介質中微粒的含量不得超過 100mg/m3，微粒最大尺寸不得超過最小工作間隙的一半。

⒊運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。

⒋使用壓力不得高于銘牌上規定的升壓范圍。

⒌羅茨鼓風機葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時要保證該間隙。

⒍羅茨鼓風機運行時，主油箱、副油箱油位必須在油位計兩條紅線之間。
